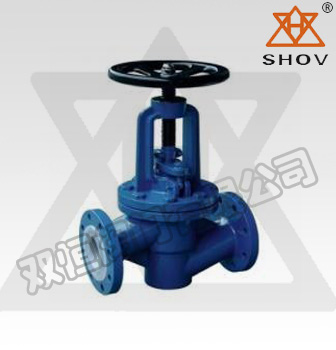

衬氟截止阀
主要零件材料
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
|
Z |
C |
P |
R |
|
1 |
阀体、阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
|
2 |
阀瓣、阀杆 |
35 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
3 |
活节螺栓 |
35 |
35 |
1Cr17Ni12 |
1Cr17Ni12 |
|
4 |
衬里层阀座 |
FEP(F46)PCTFE(F3)PFA(可溶性聚四氟乙烯) |
|
5 |
填料 |
PTFE(F4)PTFE(F4) |
|
6 |
填料压盖 |
WCB |
WCB |
CF8 |
CF8M |
|
7 |
阀杆螺母 |
ZCuAI10Fe3 |
|
8 |
螺栓 |
35 |
35 |
1Cr17Ni12 |
1Cr17Ni12 |
|
9 |
螺母 |
45 |
45 |
0Cr18Ni19 |
0Cr18Ni19 |
|
10 |
手轮 |
HT200 |
HT200 |
WCC |
WCC |
主要连接及外形尺寸（PN10）
|
公称
通经 |
PN1.0MPa |
|
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D |
H |
重量 |
|
|
|
15 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
260 |
6.5 |
|
20 |
150 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
265 |
7 |
|
25 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
270 |
7.8 |
|
32 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
140 |
285 |
11 |
|
40 |
200 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
1140 |
315 |
13 |
|
50 |
230 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
330 |
15 |
|
65 |
290 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
395 |
23 |
|
80 |
310 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
240 |
445 |
38 |
|
100 |
350 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
240 |
490 |
42 |
|
125 |
400 |
245 |
210 |
185 |
3 |
24 |
8-Ф18 |
280 |
555 |
55 |
|
150 |
480 |
280 |
240 |
210 |
3 |
24 |
8-Ф23 |
320 |
645 |
77 |
|
200 |
495 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
360 |
765 |
135 |
|
250 |
622 |
390 |
350 |
320 |
3 |
28 |
12-Ф23 |
400 |
805 |
220 |
|
300 |
698 |
440 |
400 |
368 |
4 |
28 |
12-Ф23 |
400 |
814 |
277 |
|
350 |
787 |
500 |
460 |
428 |
4 |
30 |
16-Ф23 |
450 |
855 |
320 |
主要连接及外形尺寸（PN16）
|
公称
通经 |
PN1.0MPa |
|
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D |
H |
重量 |
|
|
|
15 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
265 |
7 |
|
20 |
150 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
270 |
7.6 |
|
25 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
275 |
8.2 |
|
32 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
140 |
290 |
12 |
|
40 |
200 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
140 |
320 |
14 |
|
50 |
230 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
335 |
18 |
|
65 |
290 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
400 |
26 |
|
80 |
310 |
195 |
160 |
135 |
3 |
22 |
8-Ф18 |
240 |
450 |
40 |
|
100 |
350 |
215 |
180 |
155 |
3 |
24 |
8-Ф18 |
240 |
495 |
50 |
|
125 |
400 |
245 |
210 |
185 |
3 |
26 |
8-Ф18 |
280 |
560 |
65 |
|
150 |
480 |
280 |
240 |
210 |
3 |
28 |
8-Ф23 |
320 |
650 |
85 |
|
200 |
600 |
335 |
295 |
265 |
3 |
30 |
12-Ф23 |
360 |
770 |
150 |
|
250 |
650 |
405 |
355 |
320 |
3 |
32 |
12-Ф25 |
400 |
810 |
245 |
|
300 |
750 |
460 |
410 |
375 |
4 |
34 |
12-Ф25 |
400 |
845 |
295 |
|
|
|
|
|
