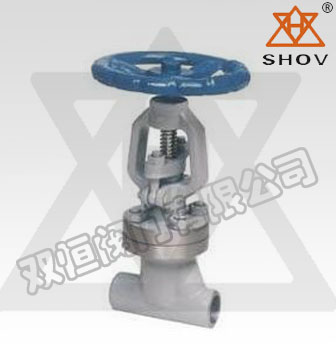

真空隔离截止阀

性能规范

型号	公称压力PN(MPa)	试验压力(MPa)		工作压力(MPa)	工作温度(℃)	适用介质
型号	公称压力PN(MPa)	强度试验	密封试验/上密封试验	工作压力(MPa)	工作温度(℃)	适用介质
Z960/962Y-250	25	37.5	27.5		≤425	水、蒸汽
Z960Y-320	32	48.0	36.0	?	≤425	水、蒸汽
Z960Y-P54100	P5410	30.0	22.0	10	≤540	蒸汽
Z960/962Y-P54140	P5514	37.5	27.5	14	≤550
Z960Y-P54170	P5517	48.0	36.0	17	≤540
Z960Y-P57	P5717	61.8	41.2	17	≤570

主要连接尺寸

公称通径DN	主要外形及连接尺寸(mm)						电动装置
公称通径DN	d	L	H	H0	L1	L2	电动装置
Z960/962Y-200
50	50	250	720	408	371	219	ZB20
65	67	400	895	620	371	219	ZB25
80	80	470	950	635	371	219	ZB40
100	101	550	1000	650	515	295	ZC45
125	138	600	1090	720	515	295	ZC60
150	164	600	1260	728	540	290	ZC90
175	187	750	1330	885	540	290	ZC90
200	204	800	1450	1002	540	290	ZC90
225	243	850	1590	1138	540	290	ZC120
250	275	900	1710	1116	565	305	ZC180
275	298	1047	1988	1390	565	305	ZC250
300	321	1194	2265	1665	565	305	ZC250
325	340	1245	2414	1800	770	400	ZC350
350	357	1250	2536	1936	770	400	ZC500
375	386	1317	2665	2066	770	400	ZC500
400	416	1384	3195	2100	794	266	ZC800
425	434	1400	3085	2190	794	266	ZC800
450	460	1346	3370	2280	794	266	ZC1000
500	517	1473	3580	2485	794	266	ZC1000
Z960/962Y-250
50	50	250	720	408	371	219	ZB20
65	67	400	895	620	371	219	ZB40
80	80	470	950	635	515	295	ZC45
100	101	550	1000	650	515	295	ZC60
125	136	600	1090	720	540	290	ZC90
150	158	600	1260	728	540	290	ZC90
175	179	750	1330	885	540	290	ZC120
200	196	800	1450	1002	540	290	ZC120
225	221	850	1590	1138	565	305	ZC180
250	265	900	1710	1116	565	305	ZC250
275	284	1047	1988	1390	565	305	ZC250
300	307	1194	2265	1665	770	400	ZC350
325	328	1245	2415	1800	770	400	ZC500
350	346	1250	2536	1936	794	266	ZC800

主要连接尺寸

公称通径DN	主要外形及连接尺寸(mm)						电动装置
公称通径DN	d	L	H0		L1	L2	电动装置
375	369	1300	3181	2086	794	266	ZC800
Z960/962Y-320
100	101	550	1000	650	515	295	ZC60
125	124	600	1090	720	540	290	ZC90
150	146	600	1260	728	540	290	ZC90
175	169	750	1330	885	540	290	ZC120
200	203	800	1450	1002	540	290	ZC120
225	201	850	1590	1138	565	305	ZC180
250	255	900	1710	1116	565	305	ZC250
275	280	1047	1988	1390	565	305	ZC250
300	306	1194	2265	1665	770	400	ZC350
325	330	1245	2415	1800	770	400	ZC500
Z960/Z962Y-P54100
50	50	250	720	408	371	219	ZB20
65	67	400	895	620	371	219	ZB25
80	80	470	950	635	371	295	ZB40
100	101	550	1000	650	515	295	ZC45
125	138	600	1090	720	515	295	ZC60
150	164	600	1260	728	540	290	ZC90
175	187	750	1330	885	540	290	ZC90
200	204	800	1450	1002	540	290	ZC90
225	232	850	1590	1128	540	290	ZC120
250	277	900	1710	1116	565	305	ZC180
275	298	1047	1988	1390	565	305	ZC180
300	321	1194	2265	1665	565	305	ZC250
325	340	1245	2414	1800	770	400	ZC350
350	357	1250	2536	1936	770	400	ZC500
375	386	1317	2665	2066	770	400	ZC500
400	416	1384	3195	2100	794	266	ZC800
425	434	1400	3285	2190	794	266	ZC800
450	460	1346	3370	2280	794	266	ZC1000
500	512	1473	3580	2485	794	266	ZC1000
Z960/Z962Y-P54170
50	50	250	720	408	371	219	ZB20
65	67	400	895	620	371	219	ZB25
80	80	470	950	635	515	295	ZB45
100	101	550	1000	650	515	295	ZC60
125	124	600	1090	720	540	290	ZC90
150	146	600	1260	728	540	290	ZC90
175	169	750	1330	885	540	290	ZC120

主要连接尺寸

公称通径DN	主要外形及连接尺寸(mm)						电动装置
公称通径DN	d	L	H	H0	L1	L2	电动装置
200	203	800	1450	1002	540	290	ZC120
225	207	850	1590	1138	565	305	ZC180
250	255	900	1710	1116	565	305	ZC250
275	280	1047	1988	1390	565	305	ZC250
300	306	1194	2265	1665	770	400	ZC350
325	330	1245	2415	1800	770	400	ZC500
350	353	1250	2536	1936	794	266	ZC800
375	378	1317	2665	2066	794	266	ZC800
Z960/Z962Y-P55140V
50	50	250	720	408	371	219	ZB20
65	67	400	895	620	371	219	ZB25
80	80	470	950	635	515	295	ZB45
100	101	550	1000	650	515	295	ZC60
125	136	600	1090	720	540	290	ZC90
150	158	600	1260	728	540	290	ZC90
175	179	750	1330	885	540	290	ZC120
200	196	800	1450	1002	540	290	ZC120
225	221	850	1590	1138	565	305	ZC180
250	265	900	1710	1116	565	305	ZC250
275	284	1047	1988	1390	565	305	ZC250
300	307	1194	2265	1665	770	400	ZC350
325	328	1245	2415	1800	770	400	ZC500
350	346	1250	2536	1936	794	266	ZC800
375	369	1317	2665	2066	794	266	ZC800
Z960/Z962Y-P55170V
50	50	250	720	408	371	219	ZB20
65	67	400	895	620	371	219	ZB25
80	80	470	950	635	515	295	ZC45
100	101	550	1000	650	515	295	ZC60
125	124	600	1090	720	540	290	ZC90
150	146	600	1260	728	540	290	ZC90
175	169	750	1330	885	540	290	ZC120
200	190	800	1450	1002	540	290	ZC120
225	201	850	1590	1138	565	305	ZC180
250	255	900	1710	1116	565	305	ZC250
275	258	1041	1988	1390	565	305	ZC250
300	306	1194	2265	1665	770	400	ZC350
325	310	1245	2415	<,P align=center>1800 ?	770	400	ZC500
350	353	1250	2536	1936	794	266	ZC800
375	356	1317	2665	2066	794	266	ZC800

主要零件材料

零件名称	阀盖、阀体	阀杆	阀瓣	密封面	阀杆螺母	填料	紧固件
NKJ61-C型	25或WCB	铬不锈钢	铬不锈钢	H:合金钢	铝青铜	膨胀复合石墨	优质碳钢
NKJ61-I型	铬钼钢	20Cr1Mo1VA	12CrMo1VA	Y:硬质合金	铝青铜	膨胀复合石墨	铬钼钢

主要性能规范

产品类型	产品强度试验(MPa)	上密封试验(MPa)	密封试验(Mpa)	适用介质	适用温度
NKJ61H-40	6.0	4.4	4.4	水、蒸气空气
NkJ61H-64	9.6	7.0	7.0		≤425
NKJ61H-100	15.0	11.0	11.0		?
NKJ61H-40I	6.0	4.4	4.4		?
NKJ61H-64I	9.6	7.0	7.0		≤550
NKJ61H-100I	15.0	11.0	11.0		?

主要尺寸及重量

公称压力	公称通径	主要外形尺寸及连接尺寸(mm)								重量(kg)
公称压力	公称通径	L	H	D	D0	D1	L1	a	W	重量(kg)
4.0	10	130	245	36	11	18.4	10	?	120	6.5
	15	130	245	36	16	22.5	10	?	120	7
	20	150	265	44	21	28.5	11	?	160	7.8
	25	160	270	48	26	34.5	12	?	200	8.5
	32	180	285	48	34	?	?	37°30′	200	12
	40	200	320	55	40	?	?	37°30′	240	15
	50	230	365	64	48	?	?	37°30′	320	25
	65	290	410	82	66	?	?	37°30′	300	39
	80	310	430	95	78	?	?	37°30′	300	50
	100	350	470	117	100	?	?	37°30′	350	65
	125	400	500	143	126	?	?	37°30′	350	72
	150	480	533	167	150	?	?	37°30′	400	84
6.4	10	130	245	36	10	18.4	10	?	120	6.5
	15	130	245	36	15	22.5	10	?	120	7
	20	150	265	44	20	28.5	11	?	160	7.8
	25	160	270	48	25	34.5	12	?	200	8.5
	32	180	280	48	33	?	?	37°30′	200	13
	40	200	320	55	39	?	?	37°30′	240	17
	50	230	365	64	48	?	?	37°30′	320	28
	65	290	410	82	65	?	?	37°30′	320	41
	80	310	430	95	76	?	?	37°30′	360	52
	100	350	470	117	98	?	?	37°30′	400	68
	125	480	500	143	123	?	?	37°30′	400	77
	150	480	533	167	148	?	?	?	500	89
10.0	10	130	245	36	10	18.4	10	?	120	7
	15	130	245	36	14	22.5	10	?	120	7.6
	20	150	265	44	20	28.5	11	?	160	8.7
	25	160	270	48	25	34.5	12	37°30′	200	10.5
	32	180	285	48	32	?	?	37°30′	200	16
	40	200	320	55	38	?	?	37°30′	240	22
	50	230	355	64	48	?	?	37°30′	320	33
	65	290	410	82	63	?	?	37°30′	320	47
	80	310	430	95	74	?	?	37°30′	360	61
	100	350	470	117	97	?	?	37°30′	400	73
	125	400	500	143	123	?	?	37°30′	400	79
	150	480	533	167	148	?	?	37°30′	500	94
