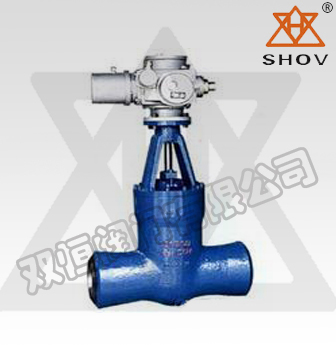

高温高压电站闸阀-双恒阀门集团有限公司

主要特点：

1、本系列阀门采用先进的工艺及直通结构，大大降低了流阻系数与能量的损耗，显著提高了阀门使用寿命和性能。
2、阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。
3、闸板与阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质和表面氮化处理，具有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

主要材质

零件名称
材料牌号
阀体
WCB
WC6、ZG20crmov
WC9、ZG15cr1mo1v
闸板
WCB
WC6、ZG20crmov
WC9、ZG15cr1mo1v
阀盖
25
12Cr1Mo1VA
阀杆
1Cr17Ni12
20Cr1Mo1VA
阀座
25
12Cr1Mo1VA
密封环
S软钢(增强柔性石墨)
F软钢(增强柔性石墨)
填料
增强柔性石墨
支架
WCB
WCB或WC6
阀杆螺母
45(ZCuZn25A16Fe3Mn3)
四开环
1Cr13

性能规范

型号	公称压力PN(MPa)	试验压力(MPa)		工作压力(MPa)	工作温度(℃)	适用介质
型号	公称压力PN(MPa)	强度试验	密封试验/上密封试验	工作压力(MPa)	工作温度(℃)	适用介质
Z960/962Y-250	25	37.5	27.5		≤425	水、蒸汽
Z960Y-320	32	48.0	36.0		≤425	水、蒸汽
Z960Y-P54100	P5410	30.0	22.0	10	≤540	蒸汽
Z960/962Y-P54140	P5514	37.5	27.5	14	≤550
Z960Y-P54170	P5517	48.0	36.0	17	≤540
Z960Y-P57	P5717	61.8	41.2	17	≤570

主要连接尺寸

公称通径DN	主要外形及连接尺寸(mm)						电动装置
公称通径DN	d	L	H	H0	L1	L2	电动装置
Z960/962Y-200
50	50	250	720	408	371	219	ZB20
65	67	400	895	620	371	219	ZB25
80	80	470	950	635	371	219	ZB40
100	101	550	1000	650	515	295	ZC45
125	138	600	1090	720	515	295	ZC60
150	164	600	1260	728	540	290	ZC90
175	187	750	1330	885	540	290	ZC90
200	204	800	1450	1002	540	290	ZC90
225	243	850	1590	1138	540	290	ZC120
250	275	900	1710	1116	565	305	ZC180
275	298	1047	1988	1390	565	305	ZC250
300	321	1194	2265	1665	565	305	ZC250
325	340	1245	2414	1800	770	400	ZC350
350	357	1250	2536	1936	770	400	ZC500
375	386	1317	2665	2066	770	400	ZC500
400	416	1384	3195	2100	794	266	ZC800
425	434	1400	3085	2190	794	266	ZC800
450	460	1346	3370	2280	794	266	ZC1000
500	517	1473	3580	2485	794	266	ZC1000
Z960/962Y-250
50	50	250	720	408	371	219	ZB20
65	67	400	895	620	371	219	ZB40
80	80	470	950	635	515	295	ZC45
100	101	550	1000	650	515	295	ZC60
125	136	600	1090	720	540	290	ZC90
150	158	600	1260	728	540	290	ZC90
175	179	750	1330	885	540	290	ZC120
200	196	800	1450	1002	540	290	ZC120
225	221	850	1590	1138	565	305	ZC180
250	265	900	1710	1116	565	305	ZC250
275	284	1047	1988	1390	565	305	ZC250
300	307	1194	2265	1665	770	400	ZC350
325	328	1245	2415	1800	770	400	ZC500
350	346	1250	2536	1936	794	266	ZC800

主要连接尺寸

公称通径DN	主要外形及连接尺寸(mm)						电动装置
公称通径DN	d	L	H0		L1	L2	电动装置
375	369	1300	3181	2086	794	266	ZC800
Z960/962Y-320
100	101	550	1000	650	515	295	ZC60
125	124	600	1090	720	540	290	ZC90
150	146	600	1260	728	540	290	ZC90
175	169	750	1330	885	540	290	ZC120
200	203	800	1450	1002	540	290	ZC120
225	201	850	1590	1138	565	305	ZC180
250	255	900	1710	1116	565	305	ZC250
275	280	1047	1988	1390	565	305	ZC250
300	306	1194	2265	1665	770	400	ZC350
325	330	1245	2415	1800	770	400	ZC500
Z960/Z962Y-P54100
50	50	250	720	408	371	219	ZB20
65	67	400	895	620	371	219	ZB25
80	80	470	950	635	371	295	ZB40
100	101	550	1000	650	515	295	ZC45
125	138	600	1090	720	515	295	ZC60
150	164	600	1260	728	540	, 290	ZC90
175	187	750	1330	885	540	290	ZC90
200	204	800	1450	1002	540	290	ZC90
225	232	850	1590	1128	540	290	ZC120
250	277	900	1710	1116	565	305	ZC180
275	298	1047	1988	1390	565	305	ZC180
300	321	1194	2265	1665	565	305	ZC250
325	340	1245	2414	1800	770	400	ZC350
350	357	1250	2536	1936	770	400	ZC500
375	386	1317	2665	2066	770	400	ZC500
400	416	1384	3195	2100	794	266	ZC800
425	434	1400	3285	2190	794	266	ZC800
450	460	1346	3370	2280	794	266	ZC1000
500	512	1473	3580	2485	794	266	ZC1000
Z960/Z962Y-P54170
50	50	250	720	408	371	219	ZB20
65	67	400	895	620	371	219	ZB25
80	80	470	950	635	515	295	ZB45
100	101	550	1000	650	515	295	ZC60
125	124	600	1090	720	540	290	ZC90
150	146	600	1260	728	540	290	ZC90
175	169	750	1330	885	540	290	ZC120

主要连接尺寸

公称通径DN	主要外形及连接尺寸(mm)						电动装置
公称通径DN	d	L	H	H0	L1	L2	电动装置
200	203	800	1450	1002	540	290	ZC120
225	207	850	1590	1138	565	305	ZC180
250	255	900	1710	1116	565	305	ZC250
275	280	1047	1988	1390	565	305	ZC250
300	306	1194	2265	1665	770	400	ZC350
325	330	1245	2415	1800	770	400	ZC500
350	353	1250	2536	1936	794	266	ZC800
375	378	1317	2665	2066	794	266	ZC800
Z960/Z962Y-P55140V
50	50	250	720	408	371	219	ZB20
65	67	400	895	620	371	219	ZB25
80	80	470	950	635	515	295	ZB45
100	101	550	1000	650	515	295	ZC60
125	136	600	1090	720	540	290	ZC90
150	158	600	1260	728	540	290	ZC90
175	179	750	1330	885	540	290	ZC120
200	196	800	1450	1002	540	290	ZC120
225	221	850	1590	1138	565	305	ZC180
250	265	900	1710	1116	565	305	ZC250
275	284	1047	1988	1390	565	305	ZC250
300	307	1194	2265	1665	770	400	ZC350
325	328	1245	2415	1800	770	400	ZC500
350	346	1250	2536	1936	794	266	ZC800
375	369	1317	2665	2066	794	266	ZC800
Z960/Z962Y-P55170V
50	50	250	720	408	371	219	ZB20
65	67	400	895	620	371	219	ZB25
80	80	470	950	635	515	295	ZC45
100	101	550	1000	650	515	295	ZC60
125	124	600	1090	720	540	290	ZC90
150	146	600	1260	728	540	290	ZC90
175	169	750	1330	885	540	290	ZC120
200	190	800	1450	1002	540	290	ZC120
225	201	850	1590	1138	565	305	ZC180
250	255	900	1710	1116	565	305	ZC250
275	258	1041	1988	1390	565	305	ZC250
300	306	1194	2265	1665	770	400	ZC350
325	310	1, , , 245	2415	1800	770	400	ZC500
350	353	1250	2536	1936	794	266	ZC800
375	356	1317	2665	2066	794	266	ZC800
